pcb分板機短路的檢查方法與電源開關的常識

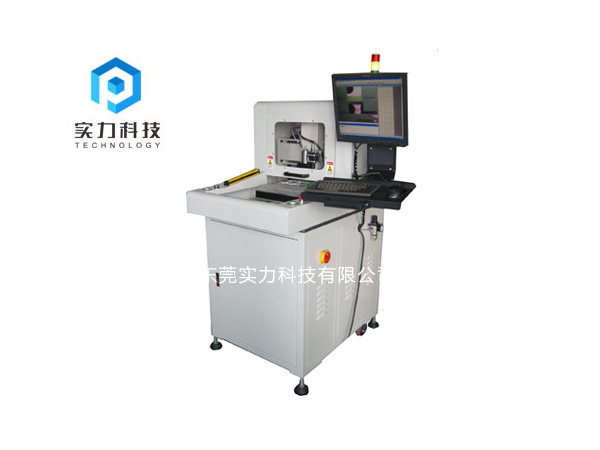

　　pcb分板機又稱PCB切板機，采用走刀式輕量化設計，一次完成微剪切應力切板行程，適用于用V型槽切割PCB線路板。那么下面就來了解一下pcb分板機短路的檢查方法與電源開關的常識都有哪些？

　　pcb分板機短路的檢查方法：

　　如果是手工焊接，要養成良好的習慣。首先，焊接前，檢查PCB板，用萬用表檢查關鍵電路是否短路；其次，每次焊接一個芯片，用萬用表測量電源和地面是否短路；另外，焊接時不要亂扔烙鐵。如果把焊料扔在芯片的焊腳上，就不容易找到。

　　在核算機上打開PCB圖，點亮短路網絡，看看哪里離得近，簡單的連接在一起。特別注意IC內部短路。發現有短路現象。拿一塊板來切線，切線后把每個功能塊分開通電，一部分掃掉。

　　使用短路定位分析儀；如果有BGA芯片，因為所有的焊點都被芯片掩蓋看不見，而且是多層板，所以在設計時盡量將每個芯片的電源分開，用磁珠或0歐電阻連接，這樣當電源與地面短路時，磁珠檢測就會斷開，很容易定位到某個芯片。由于BGA焊接難度大，如果不是機器主動焊接，稍有不慎就會將相鄰電源與地面兩個焊球短路。

　　小尺寸表貼電容焊接時一定要小心，尤其是電源濾波電容，數量多，很容易形成電源與地面短路。當然，有時候命運不好，會遇到電容本身短路，所以盡量就是在焊接前檢測電容。

　　pcb分板機電源開關的常識：

　　PCB分板機檢查整流電路D1-D4是否被擊穿或斷開，濾波電路電容是否損壞，平衡電阻R1和R2是否正常，降壓電阻R3是否燒壞或電阻值增大。

　　檢查開關管b-e結、c-e結是否有擊穿短路表象，測量開關變壓器各繞組是否有短路表象，以確定開關管、開關變壓器的質量。

　　檢查二次輸出繞組的整流濾波元件，重點調查濾波電容是否鼓包或損壞，以清除二次電路短路的可能性。

　　檢查吸收回路D5,R11,C9是否正常。

　　PCB分板機在判斷上述部件正常時，可將開關電源板從變頻器上取下，單獨進行加電試驗。使用調壓器慢慢調整到開關電源的額定電壓值，此時應能聽到變壓器起振時的吱吱聲，如果沒有聽到起振的聲音，用萬用表檢查UC3844的電源正負級之間是否有12V-16V支配的DC電壓。

　　電源開關打開后，發現指示燈不亮有兩種可能，一種是緊急開關沒有打開，另一種是保險絲損耗，需要更換。

　　　感謝您的耐心閱讀，以上就是對pcb分板機短路的檢查方法與電源開關的常識的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關pcb分板機的詳細事宜，歡迎致電詳詢，我們將竭誠為您服務。
