PCB板也叫印刷電路板、印制電路板，是電子元件電氣連接的供應者。那PCB板一般的組成都有哪些呢？PCB板分為哪幾種呢？

　　PCB板的組成：

　　線路和圖片:線路作為原件之間的導通工具，在設計中設計大銅面作為接地和電源層。線路和圖片同時制作。

　　介電層:用于保持線路和層之間的絕緣，俗稱基材。

　　孔:導通孔可以使兩層以上的線路相互導通，較大的導通孔可以作為零件插件。此外，非導通孔通常用作表面貼裝定位和組裝時固定螺釘。

　　防焊油墨:并非所有的銅面都要吃錫上的零件，所以在非吃錫的區域，會印上一層隔離銅面吃錫的物質(通常是環氧樹脂)，避免非吃錫線路間短路。按工藝不同，分為綠油，紅油，藍油。

　　絲網印刷：這是一個不必要的組成部分，其主要功能是在電路板上標注各部件的名稱和位置框，便于組裝后的維護和識別。

　　表面處理:由于銅面在一般環境下容易氧化，無法上錫(焊錫性差)，所以會保護要吃錫的銅面。保護方法有噴錫、化金、化銀、化錫、有機焊劑，各有優缺點，統稱為表面處理。

　　PCB板的種類：

　　單面板是比較基本的PCB板，零件集中在其中一面，導線集中在另一面(當有貼片元件時，導線是同一面，插件是另一面)。由于導線只出現在其中一面，這種PCB板被稱為單面板。因為單面板在設計線路上有很多嚴格的限制(因為只有一面，布線不能交叉，必須繞過自己的路徑)，所以只有早期的電路才使用這種板材。

　　雙面板，這種電路板的兩面都有布線，但要使用兩面導線，必須在兩面之間有適當?shù)碾娐愤B接。電路之間的橋梁稱為導孔。導孔是一個充滿或涂有金屬的小孔，可以與兩側的導線連接。由于雙面板的面積是單面板的兩倍，雙面板解決了單面板布線交錯的難點(可以通過孔導通到另一面)，更適合比單面板更復雜的電路。

　　多層板，為了增加布線面積，多層板使用了更多的單面或雙面布線板。印刷電路板采用一個雙面作為內層、兩個單面作為外層或兩個雙面作為內層、兩個單面作為外層，通過定位系統和絕緣粘結材料交替連接，導電圖形根據設計要求相互連接，成為四六層印刷電路板，也稱為多層印刷電路板。板材的層數并不代表有幾層獨立的布線層，在特殊情況下會加入空層來控制板厚，通常層數都是偶數，而且包括外層的兩層。大多數主機板都是4-8層結構，但技術上理論上可以實現近100層PCB板。大型超級計算機大多使用多層主機板，但由于這種計算機可以用許多普通計算機集群代替，超級多層板逐漸不再使用。由于PCB中層緊密結合，一般不太容易看到實際數量，但如果仔細觀察主機板，還是可以看到的。

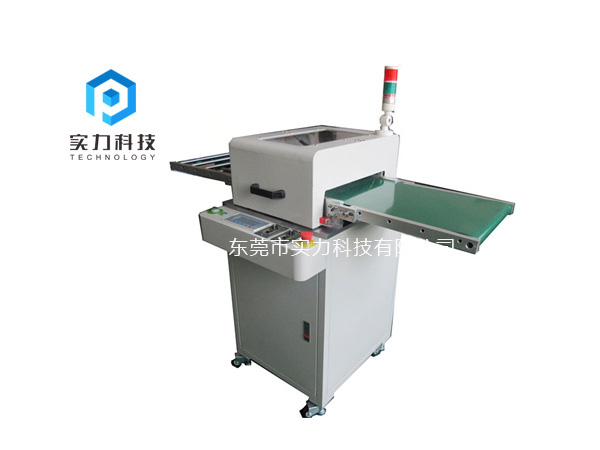

　　感謝您的耐心閱讀，以上就是對PCB板的組成與種類的介紹，部分內容來自網絡，僅供參考。東莞實力科技有限公司長期從事PCB板分板機、曲線分板機等產品。如果您想了解更多有的詳細事宜，歡迎致電詳詢，我們將竭誠為您服務。
