pcb分板機電路故障的檢測方法與無法運轉的原因

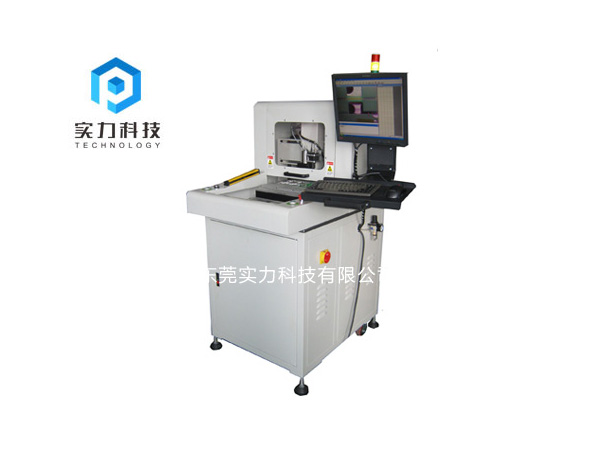

　　PCB切板機又稱PCB分板機，采用走刀式輕量化設計，一次完成微剪切應力切板行程，適用于用V型槽切割PCB線路板。

　　一、pcb分板機電路故障的檢測方法

　　1.如果是手工焊接，要養成良好的習慣。首先，焊接前，檢查PCB板，用萬用表檢查關鍵電路是否短路；其次，每次焊接一個芯片，用萬用表測量電源和地面是否短路；另外，焊接時不要亂扔烙鐵。如果把焊料扔在芯片的焊腳上，就不容易找到。

　　2.在核算機上打開PCB圖，點亮短路網絡，看看哪里離得近，簡單的連接在一起。特別注意IC內部短路。

　　3.發現有短路現象。拿一塊板來切線，切線后把每個功能塊分開通電，一部分掃掉。

　　4.使用短路定位分析儀，如果有BGA芯片，因為所有的焊點都被芯片掩蓋看不見，而且是多層板，所以在設計時將每個芯片的電源分開，用磁珠或0歐電阻連接，這樣當電源與地面短路時，磁珠檢測就會斷開，很容易定位到某個芯片。由于BGA焊接難度大，如果不是機器主動焊接，稍有不慎就會將相鄰電源與地面兩個焊球短路。

　　5.小尺寸表貼電容焊接時一定要小心，尤其是電源濾波電容，數量多，很容易形成電源與地面短路。當然，有時候命運不好，會遇到電容本身短路，所以比較好的辦法就是在焊接前檢測電容。

　　二、pcb分板機無法運轉的原因

　　1.分板機電池充電不足；電池和啟動電機之間的連接斷開；接線夾松動或電池極柱嚴重氧化。

　　2.電磁開關導流片嚴重?zé)g或與兩個接線柱接觸不良。

　　3.電刷磨損過度，彈簧斷裂或電刷卡在刷架內；分板機電刷與整流器之間有油污或整流器嚴重?zé)g。

　　4.繞組部分短路或斷路；電樞繞組和換向器片有脫焊處。

　　5.軸承或銅套磨損導致轉子掃膛；裝置時4個電刷位置安裝錯誤或新?lián)Q軸套間隙過大。

　　感謝您的耐心閱讀，以上就是對pcb分板機電路故障的檢測方法與無法運轉的原因的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關pcb分板機的詳細事宜，歡迎致電詳詢，我們將竭誠為您服務。
